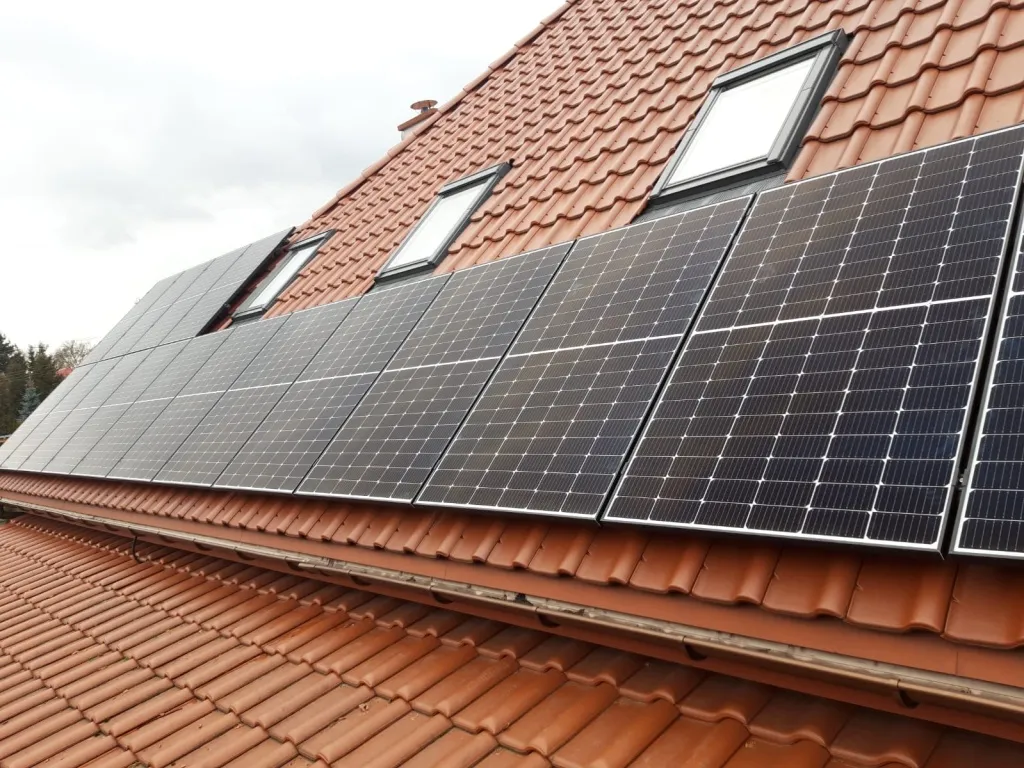

Möchtest du wissen, wie man Solarmodule richtig miteinander verbindet, damit alles einwandfrei funktioniert – und das über Jahre hinweg? Dann bist du hier genau richtig, denn genau darüber werden wir heute sprechen. Es ist gar nicht so kompliziert, wie es vielleicht scheint, erfordert aber ein gewisses Maß an Wissen und Präzision. Die richtige Verkabelung der Photovoltaikmodule ist entscheidend, wenn du das Maximum an Energie aus deiner Anlage herausholen und sicherstellen willst, dass sie störungsfrei läuft. Schon der kleinste Fehler kann dazu führen, dass die gesamte Anlage nicht so effizient ist, wie sie sein könnte, und dich zudem unnötigen Risiken aussetzt. Nehmen wir uns daher einen Moment Zeit, um zu verstehen, wie das alles funktioniert.
Wie verbindet man Photovoltaikmodule, um optimale Leistung und Sicherheit zu erzielen?
Um das Maximum aus den Photovoltaikmodulen herauszuholen und gleichzeitig sicherzustellen, dass alles sicher ist, wenden wir drei Hauptanschlussmethoden an: Reihenschaltung, Parallelschaltung oder eine Mischschaltung, die beide Ansätze kombiniert. Entscheidend ist, die Methode gut auf die jeweilige Anlage abzustimmen, die richtigen Bauteile zu verwenden und alle Sicherheitsvorschriften zu beachten. Eine fachgerecht ausgeführte Verbindung bedeutet nicht nur mehr Sonnenenergie, sondern schützt auch das gesamte System vor verschiedenen Ausfällen. Es lohnt sich wirklich, dies zu verstehen, denn schon kleine Mängel können den Betrieb und die Lebensdauer der gesamten Anlage beeinträchtigen.
Reihenschaltung von Photovoltaikmodulen
Bei dieser Anordnung werden die Module nacheinander geschaltet – der Pluspol des einen Moduls wird mit dem Minuspol des nächsten verbunden. Was bringt uns das? Die Spannung jedes Moduls addiert sich, aber der Strom am Ende entspricht dem des schwächsten Glieds in der gesamten Kette. Das ist eine gute Methode, wenn wir eine höhere Spannung benötigen, zum Beispiel für String-Wechselrichter. Es gibt jedoch einen kleinen Nachteil: Diese Verbindung ist empfindlich gegenüber Verschattung. Selbst wenn nur ein Modul im Schatten liegt, kann die gesamte Reihe an Leistung einbüßen. Dies ist die grundlegende Methode, wenn eine hohe Spannung Priorität hat.
Parallelschaltung von Photovoltaikmodulen
Hier sieht die Sache anders aus. Alle Pluspole werden miteinander verbunden, ebenso alle Minuspole. Auf diese Weise bleibt die Spannung auf dem Niveau eines einzelnen Moduls, aber die Ströme der einzelnen Module addieren sich. Die gute Nachricht ist, dass diese Schaltung besser mit Verschattung zurechtkommt. Der Ausfall eines Moduls oder ein Schatten darauf beeinträchtigt die übrigen Module nicht so stark. Wir müssen jedoch zusätzliche Schutzvorrichtungen wie Sicherungen berücksichtigen und darauf achten, dass die Ströme einigermaßen ausgeglichen sind. Die Parallelschaltung eignet sich hervorragend, wenn die Sonneneinstrahlung im Laufe des Tages schwankt.
Gemischte Reihen- und Parallelschaltung von Photovoltaikmodulen
Diese Lösung vereint sozusagen das Beste aus beiden Welten und kommt am häufigsten in größeren Anlagen vor, sowohl im privaten als auch im gewerblichen Bereich. Zunächst gruppieren wir die Module und schalten sie in Reihe, um die Spannung zu erhöhen, und anschließend verbinden wir diese gesamten Reihen parallel miteinander, um mehr Strom zu gewinnen. Dadurch können wir die Parameter des gesamten Systems sehr genau an den Wechselrichter anpassen und selbst bei wechselnden Wetterbedingungen die maximale Leistung erzielen. Dies ist die flexibelste Lösung, die die größten Optimierungsmöglichkeiten bietet.
Was sind die wichtigsten Grundsätze für eine optimale Leistung und Sicherheit beim Anschluss von Photovoltaikmodulen?
Um sicherzustellen, dass unsere Photovoltaikanlage einwandfrei funktioniert und sicher ist, müssen wir einige wichtige Punkte beachten:
- Die Module in einer Reihe sollten möglichst ähnliche elektrische Parameter aufweisen,
- die Kabel müssen ordentlich verlegt und mit geeigneten Schutzvorrichtungen versehen werden,
- die Wahl des richtigen Querschnitts und der richtigen Länge der Kabel ist entscheidend,
- eine solide mechanische Montage darf nicht vergessen werden.
All dies sind die Grundlagen jeder gut konzipierten PV-Anlage.
Auswahl der Module für eine Reihe
Es lohnt sich wirklich, darauf zu achten, dass die Module in einer Reihe möglichst ähnliche Parameter aufweisen, insbesondere die Leerlaufspannung (Voc) und den Kurzschlussstrom (Isc). Unterschiede zwischen ihnen können dazu führen, dass das schwächste Modul die Leistung der gesamten Reihe begrenzt, was schlichtweg die Energieproduktion verringert. Die Abstimmung der Modulparameter ist der Schlüssel dafür, dass die gesamte Reihe reibungslos funktioniert.
Kabelverlegung und Absicherungen
Die Gleichstromkabel (DC) von den Modulen zum Wechselrichter sollten so verlegt werden, dass sie sich nicht verheddern – am besten gerade und parallel. Verwenden wir bewährte Steckverbinder wie MC4 und denken wir daran, die Kabel vor Witterungseinflüssen und mechanischen Beschädigungen zu schützen. Auf der Gleichstromseite der Anlage müssen außerdem Schutzvorrichtungen vorhanden sein: Überspannungsschutzgeräte und Überstromschutzschalter. All dies gewährleistet die Langlebigkeit und Sicherheit des Systems.
Festlegung von Querschnitt und Länge der Kabel
DC-Kabel müssen sowohl hinsichtlich ihrer Länge als auch ihres Querschnitts gut ausgewählt werden. Es geht darum, die Energieverluste bei der Übertragung von den Modulen zum Wechselrichter so gering wie möglich zu halten. Zu dünne Kabel oder zu große Entfernungen können zu erheblichen Spannungsabfällen führen, was den Wirkungsgrad des gesamten Systems mindert. Deshalb ist es so wichtig, den Kabelquerschnitt unter Berücksichtigung des Betriebsstroms und der Entfernung präzise auszuwählen. Spezielle Gleichstromkabel sind hierfür ideal geeignet.
Montage und mechanische Sicherung
Die Photovoltaikmodule müssen fest und sicher am Dach oder an einer Bodenkonstruktion befestigt werden. Damit soll sichergestellt werden, dass ihnen selbst bei starkem Wind nichts passiert und sie nicht beschädigt werden. Stabile Schrauben, Klammern und Montageprofile sind die Grundlage, die die Integrität der gesamten Konstruktion gewährleistet.
Welche Komponenten sind für den sicheren Anschluss von PV-Modulen erforderlich?
Um Photovoltaikmodule sicher zu verbinden, benötigen wir einige grundlegende Elemente: vor allem zertifizierte MC4-Steckverbinder, spezielle Gleichstromkabel mit entsprechendem Querschnitt und Isolierung sowie verschiedene Sicherheitsvorrichtungen – sowohl elektrische als auch mechanische. All diese Teile bilden ein System, das den ordnungsgemäßen Betrieb und die Langlebigkeit unserer PV-Anlage gewährleistet.
MC4-Steckverbinder – der Branchenstandard
MC4-Steckverbinder sind mittlerweile ein ungeschriebener Standard in der Photovoltaik. Sie sind für sichere Gleichstromverbindungen unverzichtbar. Sie gewährleisten eine stabile, wasserdichte und widerstandsfähige Verbindung zwischen den Modulen sowie zwischen diesen und dem Wechselrichter. Achten Sie darauf, nur Originalsteckverbinder von bewährten Herstellern sowie spezielles Werkzeug für deren Montage zu verwenden. So vermeiden Sie Lichtbögen und Brandgefahr. Die Pflege Ihrer MC4-Steckverbinder ist einfach ein grundlegender Sicherheitsaspekt.
Spezial-Gleichstromkabel
Zum Verbinden von Photovoltaikmodulen verwenden wir spezielle Gleichstromkabel (DC). Diese sind doppelt isoliert, UV-beständig und bestehen aus flexiblen Kupferadern. Die richtige Dicke dieser Kabel ist sehr wichtig, um Energieverluste zu minimieren, und eine gute Isolierung gewährleistet Sicherheit und schützt vor Beschädigungen. Diese Gleichstromkabel sind für den Einsatz unter rauen Außenbedingungen ausgelegt.
Elektrische und mechanische Schutzvorrichtungen
Eine Photovoltaikanlage benötigt zudem Schutzvorrichtungen auf der Gleichstromseite: Sicherungen, Überstromschutzschalter und Überspannungsableiter. Diese schützen das System vor Ausfällen, Überlastungen oder Überspannungen. Ebenso wichtig sind robuste Befestigungselemente, die die Stabilität der Konstruktion gewährleisten und die Module selbst schützen. All dies zusammen bildet ein umfassendes Sicherheitssystem.
Was sind die häufigsten Fehler beim Anschluss und bei der Montage von Photovoltaikmodulen?
Die meisten Probleme bei Photovoltaikanlagen sind auf einige wiederkehrende Fehler zurückzuführen: unsachgemäße elektrische Anschlüsse, Fehler bei der Befestigung und Ausrichtung der Module, das Ignorieren der Herstellerempfehlungen, das Fehlen geeigneter Schutzvorrichtungen sowie das Zusammenschalten von Modulen mit unterschiedlichen Parametern. Solche Mängel können zu Leistungseinbußen, Schäden an der Anlage und sogar zu einem gefährlichen Brand führen.
Falsche elektrische Anschlüsse
Was genau verbirgt sich hinter diesem Begriff? Die Verwendung von Kabeln mit zu geringem Querschnitt, schlecht geklemmte MC4-Steckverbinder (was zu Überhitzung führt) oder das Belassen ungenutzter Steckverbinder ohne Schutz vor Feuchtigkeit und Staub. Diese Fehler können zu Spannungsabfällen, Überhitzung und im schlimmsten Fall zu einem Brand führen.
Fehler bei der Befestigung und Ausrichtung der Module
Wenn die Befestigungsschrauben der Module zu locker oder zu fest angezogen sind, kann dies den Rahmen des Moduls oder die gesamte Konstruktion beschädigen. Eine falsche Ausrichtung der Module – ein falscher Neigungswinkel oder die Aufstellung an einem Ort, an dem Schatten auf sie fallen – verringert ebenfalls deren Leistung erheblich.
Missachtung der Anleitungen und fehlende Sicherheitsvorkehrungen
Das Ignorieren der Empfehlungen der Hersteller von Modulen und Komponenten sowie das Unterlassen wichtiger Brandschutz- und Überspannungsschutzmaßnahmen stellt ein erhebliches Risiko dar. Dies kann zu Ausfällen, zum Verlust der Garantie und sogar zu einer Gefahr für Leben und Eigentum führen.
Verbindung von Modulen mit unterschiedlichen Parametern
Ein grundlegender Fehler ist die Reihenschaltung von Modulen mit sehr unterschiedlichen elektrischen Parametern. Das schwächste Modul in einer solchen Kette begrenzt einfach den Strom für alle anderen, was die Energieproduktion drastisch verringert.
Wie lassen sich Fehler bei der Installation einer Photovoltaikanlage vermeiden?
Um Fehler bei der Montage einer Photovoltaikanlage zu vermeiden, müssen wir:
- geeignete Materialien und Werkzeuge verwenden,
- die Montage- und Anschlussvorschriften genau befolgen,
- für eine optimale Ausrichtung und den Schutz der Module sorgen,
- im Zweifelsfall Experten zu Rate ziehen.
Diese einfachen Regeln helfen, technische Probleme zu vermeiden und sorgen für Sicherheit.
Verwenden Sie geeignete Materialien und Werkzeuge
Verwenden Sie stets hochwertige Materialien: zertifizierte Module, UV- und witterungsbeständige DC-Kabel mit geeignetem Querschnitt sowie originale MC4-Steckverbinder. Außerdem benötigen Sie professionelles Werkzeug zum Crimpen der Steckverbinder und für die Montage.
Beachten Sie die Montage- und Anschlussvorschriften
Halten Sie sich bei der Montage der Module und der Herstellung der elektrischen Verbindungen unbedingt an die Anweisungen der Hersteller. Entscheidend ist die Gewährleistung solider, dichter elektrischer Verbindungen, die Verluste minimieren und Funkenbildung verhindern.
Achten Sie auf optimale Ausrichtung und Schutz
Die Module sollten im bestmöglichen Winkel montiert und so ausgerichtet werden, dass sie möglichst viel Sonnenlicht einfangen und gleichzeitig Schatten durch Bäume oder Gebäude vermieden werden. Verlegen Sie die Gleichstromkabel so, dass sie vor Beschädigungen und Witterungseinflüssen geschützt sind.
Lassen Sie sich von Experten beraten
Wenn Sie irgendwelche Zweifel haben oder eine größere Anlage planen, lohnt es sich immer, mit Fachleuten zu sprechen. Photovoltaik-Experten verfügen über das Wissen und die Erfahrung, die Ihnen helfen, kostspielige Fehler zu vermeiden und einen optimalen Betrieb der Anlage sicherzustellen.
Zusammenfassung: Der Schlüssel zu Effizienz und Sicherheit
Zusammenfassend lässt sich sagen, dass eine effektive und sichere Verkabelung von Photovoltaikmodulen vor allem das Verständnis der grundlegenden Anschlussarten – Reihenschaltung, Parallelschaltung und Mischschaltung – sowie das Wissen darüber erfordert, wann welche davon anzuwenden ist. Der Schlüssel zur Maximierung der Energieerzeugung und zur Sicherheit der Anlage liegt in der Verwendung hochwertiger Komponenten wie MC4-Steckverbinder und spezieller Gleichstromkabel sowie in der Vermeidung häufiger Montage- und elektrischer Fehler. Eine gut geplante und ausgeführte Anlage ist eine Garantie für langfristige Effizienz und Sorgenfreiheit.
FAQ (Häufig gestellte Fragen)
Wie entscheidet man sich bei einer Photovoltaikanlage für Privathaushalte zwischen einer Reihen- und einer Parallelschaltung?
Für Photovoltaikanlagen im Privathaushalt ist in der Regel eine Reihenschaltung (String-Schaltung) vorzuziehen, da sie eine höhere Spannung liefert, die für die meisten String-Wechselrichter geeignet ist. Wenn Sie jedoch Probleme mit Verschattung haben oder spezielle Anforderungen an den Wechselrichter stellen, lohnt es sich, eine Parallelschaltung oder eine gemischte Schaltung in Betracht zu ziehen.
Können Module verschiedener Hersteller miteinander kombiniert werden?
Generell wird davon abgeraten, Module mit sehr unterschiedlichen elektrischen Parametern zu kombinieren, insbesondere in Reihe, da dies den Wirkungsgrad der gesamten Anlage erheblich verringern kann. Wenn es dennoch notwendig ist, stellen Sie sicher, dass die Module in separaten Strings angeordnet sind, oder setzen Sie Leistungsoptimierer oder Mikro-Wechselrichter ein.
Was sind die größten Risiken bei fehlerhaften Anschlüssen von Photovoltaikmodulen?
Die schwerwiegendsten Risiken sind: eine erhebliche Verringerung der Energieproduktion, Schäden an der Ausrüstung (Wechselrichter, Module), Brandgefahr durch Überhitzung oder Kurzschlüsse sowie die potenzielle Gefahr eines Stromschlags oder eines gefährlichen Lichtbogens.
Sind MC4-Steckverbinder wirklich notwendig?
Ja, MC4-Steckverbinder sind der Standard in der Photovoltaik und in DC-PV-Anlagen absolut unverzichtbar. Sie gewährleisten eine sichere, zuverlässige, wasserdichte und langlebige Verbindung, was entscheidend ist, um Störungen wie Kurzschlüsse oder Brände zu verhindern und die allgemeine Sicherheit der Anlage zu gewährleisten.
Welche Rolle spielt ein Photovoltaik-Experte beim Verbinden der Module?
Photovoltaik-Experten helfen Ihnen bei der Auswahl der besten Methode zum Verbinden der Module, wobei sie die Besonderheiten Ihrer Anlage, deren Größe, den Standort, den Verschattungsgrad, die Wahl des Wechselrichters sowie die geltenden Vorschriften berücksichtigen. Dank ihres Fachwissens können Sie sicher sein, dass Ihre Anlage sicher und so effizient wie möglich ist.
