Wenn wir an den thermischen Komfort zu Hause denken, konzentrieren wir uns oft auf die Temperatur, nicht wahr? Genauso wichtig, wenn nicht sogar noch wichtiger, ist jedoch der richtige Wasserdurchfluss in der Fußbodenheizung. Ist er zu hoch oder zu niedrig, verteilt sich die Wärme nicht gleichmäßig, Energie geht verloren und wir fühlen uns einfach unwohl. Deshalb ist es so wichtig, diesen Parameter richtig einzustellen. In diesem Artikel zeige ich dir, wovon das abhängt, welche Werte eine Rolle spielen und wie du das selbst in den Griff bekommst. Schließlich wollen wir, dass die Wärme jeden Winkel erreicht, ohne dass es „Kältezonen“ gibt.
Was genau ist der optimale Wasserdurchfluss bei einer Fußbodenheizung?
Es geht darum, dass das Wasser in jedem Heizkreis so zirkuliert, dass der gesamte Raum gleichmäßig beheizt wird. Es geht nicht um die Wärmemenge, die das Wasser transportiert (dafür ist seine Temperatur zuständig), sondern darum, wie viel Wasser pro Minute durch jeden Kreislauf fließt. Wenn alles gut ausbalanciert ist, kommt es nicht vor, dass es an einer Stelle heiß wie in einem Ofen ist, während man an anderer Stelle Kälte spürt. Denke daran, dass die Art deines Fußbodens (Fliesen, Holz) den Wärmebedarf beeinflusst, aber die Länge der Leitungen und der hydraulische Widerstand entscheiden darüber, wie groß der Wasserdurchfluss sein muss. Die richtige Einstellung dieses Parameters ist die Grundlage für den reibungslosen Betrieb der gesamten Anlage, die manchmal auch als „Fußbodenheizung“ bezeichnet wird.
Was beeinflusst den Wasserdurchfluss in der Fußbodenheizung?
Du fragst dich sicher, wovon das alles abhängt. Es ist gar nicht so kompliziert, und das Verständnis dieser wenigen Punkte hilft wirklich weiter.
Länge und Durchmesser der Heizschleife und Durchfluss
Stell dir das wie einen Gartenschlauch vor. Je länger der Schlauch und je kleiner sein Durchmesser, desto schwieriger ist es für das Wasser, hindurchzufließen, nicht wahr? Genauso verhält es sich bei der Fußbodenheizung. Längere Schleifen – in der Regel bis zu 80-100 Meter bei einem Standardrohrdurchmesser von 16 mm – bieten einen größeren Widerstand. Damit die gesamte Schleife trotz dieser Hindernisse die Wärme gleichmäßig abgeben kann, benötigen wir einen höheren Wasserdurchfluss. Wenn wir dies nicht berücksichtigen, ist der Anfang der Schleife heiß und das Ende kalt. Deshalb müssen wir bei längeren Schleifen gemäß den Regeln einen höheren Durchfluss einstellen.
Leistung der Wärmequelle und Durchfluss
Je leistungsstärker Ihre Wärmequelle ist – sei es ein Gaskessel oder – desto mehr Wärme muss das Heizsystem aufnehmen können. Und dafür ist ein entsprechender Wasserdurchfluss erforderlich. Ist der Durchfluss zu gering, kann selbst der beste Heizkessel das Haus nicht effizient beheizen, da die Wärme einfach nicht aufgenommen wird. berücksichtigt die Leistung, denn ein falsch gewählter Wasserdurchfluss bedeutet verschwendetes Potenzial. Man sollte auch bedenken, dass verschiedene Wärmequellen unterschiedliche optimale Betriebsparameter haben, was sich ebenfalls auf den empfohlenen Durchfluss auswirkt.
Die Art des Fußbodens beeinflusst die Temperatur, nicht den Durchfluss
Hier ist ein wichtiger Punkt: Die Art des Fußbodens (Fliesen, Holz, Laminat) beeinflusst hauptsächlich die benötigte Wassertemperatur, nicht aber den Wasserdurchfluss selbst. Materialien, die Wärme gut leiten, wie Fliesen, ermöglichen den Einsatz einer niedrigeren Temperatur (z. B. 30-35 °C), um uns warm zu halten. Holz oder Laminat benötigen eine etwas höhere Temperatur (z. B. 27-30 °C) und geben die Wärme schneller ab. Der Durchfluss selbst hängt jedoch von der Geometrie des Systems (Schlauchlänge, Widerstände) ab und nicht davon, ob Sie zu Hause Fliesen oder Laminat haben.
Welche Durchflusswerte werden empfohlen?
Da wir nun wissen, was den Durchfluss beeinflusst, schauen wir uns an, welche Werte üblicherweise verwendet werden.
Wasserdurchfluss und Schleifenlänge
Wie viel Wasser fließen sollte, hängt eng davon ab, wie lang die Heizschleife ist. Hier sind einige allgemeine Richtlinien:
- Kürzere Kreisläufe (unter 50 m): Hier reicht ein Durchfluss von 0,5 bis 1,0 Liter pro Minute (l/min) aus.
- Mittelgroße Kreisläufe (50-100 m): In diesem Fall empfiehlt es sich, den Durchfluss auf 1,0-1,5 l/min einzustellen.
- Längste Kreisläufe (über 100 m, manchmal bis zu 120 m): Hierfür benötigen wir mehr – von 1,5 bis sogar 2,0 l/min.
Diese Werte tragen dazu bei, dass die Wärme gleichmäßig über den gesamten Fußboden verteilt wird.
Praktische Einstellungen in Privathaushalten
In den meisten Fußbodenheizungsanlagen in Privathaushalten wird ein Durchfluss von 1-1,5 l/min pro Kreislauf angestrebt. Dies ist sozusagen der goldene Mittelweg, der in der Regel für angenehme Wärme sorgt und die Pumpe nicht übermäßig belastet. Mit Hilfe der Rotameter am Verteiler können Sie diesen Wert präzise einstellen.
Minimale und maximale Durchflussgeschwindigkeit
Neben der Wassermenge pro Minute ist auch die Fließgeschwindigkeit in den Rohren wichtig. Wir sprechen hier von Metern pro Sekunde (m/s).
- Zu langsam (unter 0,15 m/s): Das Wasser kann anfangen, sich zu „langweilen“, sich in den Rohren ablagern und die Wärme ungleichmäßig abgeben.
- Zu schnell (über 0,5 m/s): Es wird laut im System, die Pumpe nutzt sich schneller ab und es kann zu Kavitation kommen.
Daher ist es am besten, sich an den Bereich von 0,15 bis 0,5 m/s zu halten.
Wie misst und reguliert man den Wasserdurchfluss?
Hast du einen Verteiler mit Rotametern? Super! Das ist dein wichtigstes Instrument, um den Durchfluss im Griff zu haben.
Die Rolle des Verteilers mit Rotametern

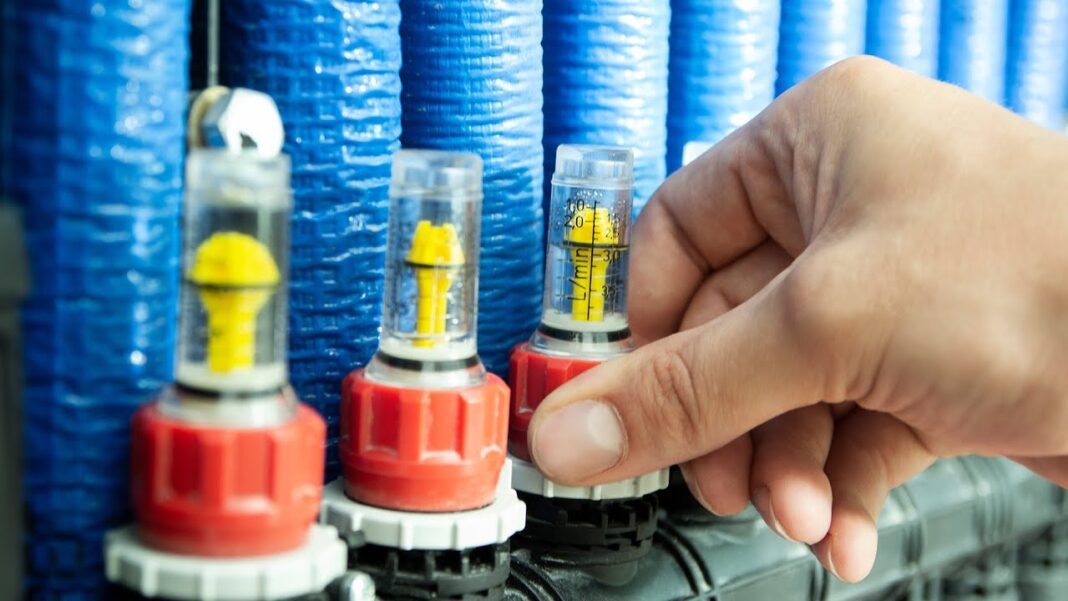

Dank ihm kannst du präzise einstellen, wie viel Wasser in jedem Kreislauf fließen soll. Die Rotameter (Durchflussmesser) zeigen dir in Echtzeit an, wie viele Liter pro Minute durch das Rohr fließen. Ohne sie wäre es praktisch unmöglich, das System auszugleichen.
Wie geht das Schritt für Schritt?
- Überprüfe die Länge der Kreisläufe: Ermittele anhand der Planung, wie lang die einzelnen Kreisläufe sind.
- Voreinstellung vornehmen: Stellen Sie die Ventile am Verteiler gemäß den Empfehlungen für die jeweilige Länge ein (z. B. 1-1,5 l/min für Kreisläufe bis zu 100 m).
- Temperatur beobachten: Überprüfen Sie nach einigen Betriebsstunden des Systems mit einem Thermometer (oder einer Wärmebildkamera, falls vorhanden), ob der Fußboden gleichmäßig warm ist.
- Durchfluss anpassen: Wenn es irgendwo zu kalt ist, erhöhen Sie den Durchfluss leicht. Wenn es zu heiß oder ungleichmäßig ist, verringern Sie ihn. Denken Sie an längere Kreisläufe!
- Fragen Sie um Rat: Wenn etwas unklar ist, zögern Sie nicht, einen Fachmann zu fragen – .
Typische Probleme mit dem Durchfluss und wie man sie behebt
Luft in der Anlage
Dies äußert sich meist darin, dass der Fußboden ungleichmäßig heizt – es gibt deutliche kalte Stellen (). Luft blockiert den Wasserfluss. Die Lösung besteht darin, die Anlage () über die Ventile am Verteiler zu entlüften.
Zu geringer oder zu hoher Durchfluss
- Zu niedrig (Problem ): Ungleichmäßige Wärmeverteilung, kalte Stellen, allgemeiner Effizienzverlust.
- Zu hoch: Lautes Betriebsgeräusch der Anlage, höhere Belastung der Pumpe (), Energieverluste.
Wie lässt sich das beheben? Bei zu geringem Durchfluss: Überprüfen Sie die Pumpeneinstellungen () oder öffnen Sie die Ventile am Verteiler. Bei zu hohem Durchfluss: Drehen Sie diese einfach zu. Stellen Sie außerdem sicher, dass die Pumpe richtig ausgelegt ist ().
Undichtigkeiten und Installationsfehler
Jede Undichtigkeit () führt zu einem Druckabfall und einer Störung des Durchflusses. Installationsfehler wie schlechte Verbindungen, fehlende Druckprüfungen oder falsch ausgelegte Kreisläufe (zu lang, was zu führt) sind ein direkter Weg zu Problemen. Statistiken zeigen, dass bis zu 40 % der Probleme mit Fußbodenheizungen genau auf solche Fehler zurückzuführen sind.
Dämmung und Verunreinigungen
Eine schlechte Isolierung () unter dem Fußboden führt zu Wärmeverlusten. Das System muss stärker arbeiten, um für Wärme zu sorgen. Dies wirkt sich zwar nicht direkt auf den Durchfluss aus, kann aber zu falschen Einstellungen führen. Verunreinigungen in den Rohren () können hingegen den Durchfluss physisch blockieren und die Effizienz verringern. Es lohnt sich, auf eine gute Isolierung () zu achten und das System von Zeit zu Zeit durchzuspülen ().
Wärmepumpe und Wasserdurchfluss
Wärmepumpensysteme () stellen etwas andere Anforderungen. Es geht darum, dass die Pumpe so effizient wie möglich arbeitet, was in der Regel bei niedrigeren Vorlauftemperaturen (25-40 °C) und einer größeren Temperaturdifferenz zwischen Vor- und Rücklaufwasser der Fall ist. Daher wird manchmal ein etwas geringerer Wasserdurchfluss bevorzugt. Ein längerer Kontakt des Wassers mit dem Wärmetauscher der Wärmepumpe führt zu einer besseren Effizienz (COP). muss diese spezifischen Anforderungen berücksichtigen, damit und das Fußbodensystem optimal zusammenarbeiten.
Wichtige Empfehlungen von Experten
Denken Sie daran, dass der optimale Wasserdurchfluss in der Fußbodenheizung der Schlüssel zu Energieeinsparungen () und gleichmäßiger Wärmeverteilung () ist. In der Regel wird ein Durchfluss von 0,5 bis 1,8 Liter pro Minute und Kreislauf empfohlen, wobei der häufigste Bereich bei 1-1,5 l/min liegt. Beachten Sie, dass dies von den konkreten Parametern Ihrer Anlage abhängt. Ein Verteiler mit ist unerlässlich, um alles genau einzustellen. Andernfalls kann es zu Problemen mit ungleichmäßiger Wärmeverteilung (), erhöhtem Energieverbrauch und allgemeinem Unbehagen kommen. Wenn du Zweifel hast, wende dich am besten an einen Fachmann.
FAQ
Hat die Art des Fußbodens Einfluss auf den Durchfluss?
Vor allem auf die Wassertemperatur. Der Durchfluss hängt von der Länge der Kreisläufe und den Widerständen ab.
Was sind die Anzeichen für einen zu geringen Durchfluss?
Ungleichmäßige Wärmeverteilung, kalte Stellen, geringere Effizienz.
Kann ich den Durchfluss selbst regulieren?
Ja, wenn Sie einen Verteiler mit Rotameter haben. Gehen Sie dabei vorsichtig vor oder beauftragen Sie einen Fachmann ().
Was ist die ideale Wassertemperatur?
In der Regel 30-45 °C, bei Wärmepumpen 25-40 °C. Bei Temperaturen über 55 °C kann der Fußboden beschädigt werden oder es kann zu erhöhten Energieverlusten kommen.
Bedeuten lange Kreisläufe immer einen hohen Durchfluss?
Ja, längere Kreisläufe (100-120 m) erfordern einen höheren Durchfluss (1,5-2,0 l/min), damit die Heizleistung gleichmäßig verteilt wird.
